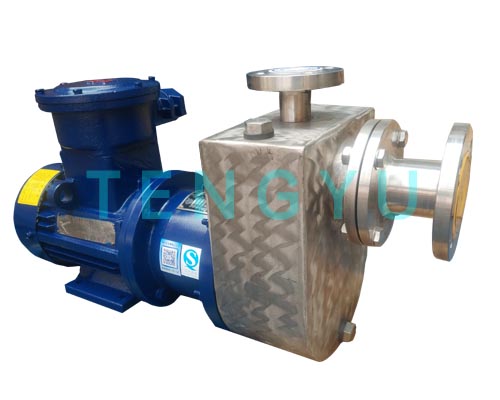

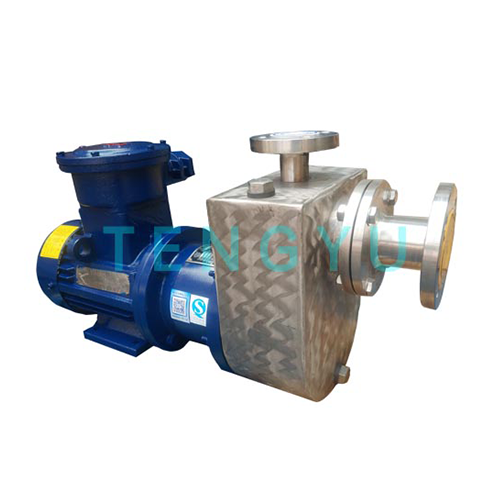

Основная ценность самовсасывающего насоса с магнитным приводом заключается в перекачивании жидкости без утечек. Он сочетает в себе эту жизненно важную функцию безопасности с возможностью подъема всасывания сверху вниз. Однако выбор неправильных смачиваемых или конструкционных материалов полностью сводит на нет оба преимущества. Неправильный выбор материала приводит к выходу из строя защитной оболочки. Они вызывают неожиданную потерю основного топлива или катастрофические утечки химикатов. Самовсасывающие насосы по своей сути перекачивают воздушно-жидкостные смеси на этапе заливки. Следовательно, внутренние компоненты постоянно испытывают неравномерную термическую нагрузку. Они также страдают от временной, но очень опасной потери смазки. Выбор материала выходит далеко за рамки базовой химической совместимости. Это напрямую влияет на тепловыделение и устойчивость к сухому ходу. Это существенно влияет на производительность жизненного цикла. В этом руководстве объясняется, как различные категории материалов влияют на успех работы. Мы оцениваем специальные термопласты наряду с высококачественными металлическими сплавами. Вы поймете, как эти материалы меняют показатели производительности. Мы стремимся помочь вам уверенно ориентироваться в спецификациях закупок на нижних этапах воронки продаж. Вы научитесь эффективно снижать риски.
Мы должны рассматривать выбор материала как важнейшее деловое решение. Это не просто технический флажок. Руководители предприятий полагаются на эти насосы для безопасной перекачки жидкости. Неправильный выбор материала быстро останавливает производственные линии. Это создает серьезную угрозу безопасности для персонала станции.
Плотность материала имеет большое значение в гидродинамике. Жесткость конструкции сильно влияет на внутренние зазоры. Для самовсасывания требуется создание вакуума во всасывающей линии. Для достижения такого вакуума насосу необходимы жесткие внутренние допуски. Плотные металлические сплавы сохраняют эти точные зазоры под высоким давлением. Они исключительно хорошо противостоят структурным деформациям. Термопласты обладают различными преимуществами, но больше изгибаются под давлением. При деформации пластикового корпуса внутренние зазоры значительно увеличиваются. Это расширение немедленно снижает производительность всасывания. Насос с трудом справляется с эффективной откачкой воздуха. Заправка системы занимает гораздо больше времени.
Несоответствие материалов создает серьезные эксплуатационные риски. Представьте себе непрерывную перекачку высокотемпературной серной кислоты. Если вы выберете стандартную полипропиленовую оболочку, вас ждет катастрофа. Пластик деформируется при длительном воздействии высоких температур. Деформация приводит непосредственно к разрыву защитной оболочки. Разрыв корпуса приводит к выбросу токсичных неорганизованных выбросов на завод. И наоборот, использование неправильного металлического сплава приводит к быстрой коррозии. Коррозионные жидкости быстро разъедают нержавеющую сталь. Металл истончается и со временем катастрофически выходит из строя. Немедленно следуют экологические штрафы и серьезные угрозы безопасности. Вы должны избегать подобных сценариев путем тщательной оценки материалов.
Командам по закупкам необходима строгая базовая оценка. Вы должны одновременно сбалансировать несколько критически важных эксплуатационных факторов. Мы рекомендуем оценивать эти четыре основных параметра:
Распространенная ошибка: многие инженеры выбирают насос исключительно на основе температуры окружающей среды. Они забывают учитывать внутреннее тепло, выделяющееся во время длительного цикла заливки. Всегда оценивайте максимальную потенциальную температуру внутри корпуса.
Инженеры обычно выбирают между двумя основными семействами материалов. Они выбирают либо специальные термопласты, либо металлические сплавы. Каждая категория предлагает определенные преимущества и жесткие ограничения. Вы должны тщательно сопоставить эти характеристики с вашим конкретным приложением.
Химические переработчики любят специальные пластмассы. Обычно выбирают полипропилен (ПП) и поливинилиденфторид (ПВДФ). Этилен-тетрафторэтилен (ETFE) также очень популярен для агрессивных применений. Эти пластмассы обеспечивают исключительную стойкость к агрессивным кислотам. Они легко справляются с соляной и серной кислотами. Термопласты предлагают еще одно огромное эксплуатационное преимущество. Они генерируют абсолютно нулевые магнитные вихревые токи. Защитная оболочка полностью непроводящая. Магнитные поля проходят через него, не создавая электрического сопротивления. Это означает отсутствие паразитной передачи тепла в технологическую жидкость.
Однако пластики имеют строгие эксплуатационные ограничения. Они строго связаны нижними температурными пределами. Большинство твердых термопластов структурно разрушаются при температуре выше 200°F (90°C). Они также имеют значительно более низкие ограничения по давлению, чем металлы. Кроме того, пластмассы очень уязвимы к гидравлическому удару. Внезапное закрытие клапана может легко повредить пластиковый корпус. При проектировании системы необходимо учитывать эти механические уязвимости.
Тяжелая промышленность требует прочных металлических конструкций. В этом пространстве доминируют такие материалы, как нержавеющая сталь 316 и хастеллой. Сплав 20 очень хорошо справляется с конкретными видами применения в горячих кислотах. Эти металлы необходимы для работы при экстремальных температурах. Они легко выдерживают высокое давление в системе. Нефтехимические предприятия требуют их использования по строгим соображениям безопасности. Металлические корпуса гораздо лучше выдерживают внешние нагрузки в трубопроводах, чем пластиковые.
Несмотря на свою прочность, металлы накладывают явные термические ограничения. Проводящие металлические защитные оболочки постоянно создают магнитные вихревые токи. Вращающееся магнитное поле индуцирует электрические токи в неподвижной оболочке. Это создает постоянные паразитные потери тепла. Тепло значительно нагревает жидкость внутри заднего картера. Это снижает общий КПД двигателя. Что еще более важно, это может привести к выбросу летучих жидкостей. Если жидкость закипает во время фазы заливки, насос теряет заливку. Паровая пробка возникает быстро, останавливая процесс переноса.
Вы должны учитывать эти различия в материалах при выборе двигателя. Потери вихревых токов напрямую изменяют ваши потребности в электроэнергии. Объясните своей команде инженеров, как категории материалов напрямую влияют на кривые эффективности Пластиковому насосу требуется меньше мощности, чем металлическому насосу того же размера. Этот разрыв в эффективности становится очень заметным при использовании насосов большего размера. самовсасывающего насоса с магнитным приводом .
| Категория материала | Генерация вихревых токов | Допуск по давлению | Температурный предел | Лучшее применение |
|---|---|---|---|---|
| Полипропилен (ПП) | Никто | Низкий | До 150°F (65°C) | Базовая химическая передача, очистка воды |
| ПВДФ/ЭТФЭ | Никто | Середина | До 200°F (90°C) | Сильнокоррозионные кислоты, чистые химикаты |
| Нержавеющая сталь 316 | Высокий | Высокий | До 500°F+ (260°C+) | Растворители, слабые коррозионные вещества, высокое давление |
| Хастеллой С | Высокий | Экстрим | До 500°F+ (260°C+) | Горячие агрессивные кислоты, нефтехимическая переработка |
Внутренние подшипники представляют собой наиболее уязвимые компоненты любой бесгерметичной системы. Они определяют, выдержит ли ваше оборудование суровые условия эксплуатации. Материалы подшипников необходимо выбирать с предельной точностью.
По определению, самовсасывающий насос откачивает воздух из всасывающей линии. Он втягивает воздух в корпус и непрерывно выталкивает его наружу. В этот критический период насосу не хватает полного потока жидкости. Внутренним компонентам не хватает достаточной жидкой смазки. Подшипники вращаются с высокими скоростями в частично сухом состоянии. Трение быстро приводит к интенсивному внутреннему нагреву. Управление этим теплом является важнейшей инженерной задачей.
Карбид кремния остается абсолютным отраслевым стандартом. Обеспечивает непревзойденную износостойкость. Он прекрасно справляется с агрессивными химическими веществами, не разрушаясь. Однако стандартный SiC очень хрупок. Он очень уязвим к тепловому шоку. Представьте себе, что насос работает всухую в течение трех минут. Подшипники SiC сильно нагреваются. Внезапно насос достигает залива. Поток холодной жидкости немедленно попадает на горячие подшипники. Резкое изменение температуры вызывает быстрое тепловое сжатие. Стандартный SiC мгновенно разбивается. Насос катастрофически выходит из строя сразу после заливки.
Углерод естественным образом обеспечивает превосходные самосмазывающиеся свойства. Он обеспечивает жизненно важный буфер безопасности во время работы. Он выдерживает длительное время грунтования намного лучше, чем SiC. Он эффективно прощает случайные сценарии работы всухую. Однако углерод имеет явную механическую слабость. При использовании абразивных материалов он изнашивается значительно быстрее. Если ваша жидкость содержит крошечные твердые частицы, углерод быстро разлагается. При использовании грязных жидкостей требуется более частая замена.
Производители теперь предлагают узкоспециализированную обработку поверхности. Покрытия из алмазоподобного углерода (DLC) быстро появляются. Эти покрытия имеют глубокую связь с подложкой SiC. Они значительно снижают коэффициент трения. Они сочетают в себе чрезвычайную твердость SiC со свойствами самосмазывания. Они разработаны специально для устранения уязвимостей, возникающих в режиме «сухого запуска». Они защищают системы магнитного привода во время исключительно сложных циклов воспламенения.
Выбор правильных материалов предполагает строгое соблюдение нормативных требований. Вы должны согласовать свой выбор материалов с установленными отраслевыми стандартами. Разные предприятия требуют совершенно разных уровней сертификации.
Вы должны различать стандартные промышленные конструкции и конструкции для тяжелых условий эксплуатации. В стандартных химических насосах ISO используются стандартные композитные материалы. Они прекрасно обслуживают основные производственные процессы. И наоборот, тяжелые нефтехимические применения требуют строгого соответствия API 685. Стандарт API 685 требует использования определенных металлических сплавов. Для этого требуются более толстые оболочки и очень прочные защитные оболочки. Это гарантирует, что оборудование выдержит пожар на нефтеперерабатывающем заводе. Это гарантирует, что насос выдержит экстремальные внешние нагрузки на сопло без отклонения.
Инженеры постоянно ищут лучшие конструкции защитной оболочки. Они хотят устранить вихревые токи, не жертвуя при этом прочностью конструкции. Гибридные подходы сегодня набирают все большую популярность. Мы видим появление на рынке неметаллических оболочек, армированных углеродным волокном. Керамические защитные оболочки предлагают еще одно блестящее инженерное решение. Они пытаются объединить устойчивость металла к высокому давлению. Они одновременно обеспечивают преимущества пластмасс с нулевым вихревым током. Эти инновации фундаментально меняют наш подход к транспортировке химикатов под высоким давлением.
Выбор материала полностью меняет расчеты размеров двигателя. Неэффективность, вызванная материалом, например, вихревые токи, приводит к выделению тепла. Они постоянно потребляют дополнительную электроэнергию. Эти паразитные потери должны быть тщательно рассчитаны вашими инженерами. Необходимо тщательно включить эти расчеты в характеристики самовсасывающего насоса с магнитным приводом . Это обеспечит правильный размер двигателя. Это предотвращает перегрузку электрической системы во время пиковой нагрузки. Это позволяет точно моделировать производительность жизненного цикла. Он защищает объект от неожиданных скачков напряжения и преждевременного выхода из строя электродвигателей.
Ваша стратегия использования материалов настолько хороша, насколько хорош выбранный вами поставщик. Вам нужен партнер, который глубоко разбирается в гидродинамике. Они должны подкрепить свои утверждения поддающимися проверке инженерными данными.
Целостность материала требует проверяемого документального подтверждения. Надежный поставщик самовсасывающих насосов с магнитным приводом работает прозрачно. Они должны с радостью предоставить полные отчеты об испытаниях материалов (MTR). MTR доказывают, что состав сплава точно соответствует вашим требованиям. Например, MTR подтверждает низкое содержание углерода в нержавеющей стали 316L. Кроме того, потребуйте проверяемых заводских приемочных испытаний (FAT). FAT должен отражать ваши конкретные требования к высоте всасывания. Он проверяет, что материалы корпуса не прогибаются в реальных условиях вакуума.
Избегайте поставщиков, которые просто продают номера деталей по каталогу. Оценивайте поставщиков на основе их основной инженерной строгости. Они должны продемонстрировать готовность тщательно изучить свойства вашей жидкости. Им следует спросить о вязкости жидкости и точном давлении пара. Им необходимо знать о наличии взвешенных веществ. Они должны рекомендовать материалы, основанные на этих точных переменных. Хороший инженер бросает вызов вашим предположениям, чтобы защитить свое предприятие.
Промышленное оборудование со временем требует регулярного обслуживания. Тщательно оцените наличие запасных изнашиваемых деталей. Вам необходим быстрый доступ к конкретным рабочим колесам и защитным оболочкам. Вы должны приобретать комплекты подшипников из точно указанных материалов. Быстрая доступность запчастей сводит к минимуму дорогостоящие эксплуатационные простои. Это полностью сохраняет ваш производственный график. Прежде чем выдавать окончательный заказ на поставку, проверьте устойчивость их цепочки поставок.
Ни один материал для насосов не решает всех задач, связанных с перекачкой жидкостей, универсально. Оптимальный выбор требует картирования химического и термического профиля жидкости. Вы должны сопоставить этот профиль с механическими реалиями процесса самовсасывания. Чтобы обеспечить долгосрочную надежность и безопасность, помните об этих важных шагах:
О: Косвенно. Материал определяет внутренние зазоры и температурные пределы. Если пластиковый корпус деформируется под воздействием тепла или металлический корпус вызывает вспыхивание жидкости из-за вихревых токов, насос потеряет подачу или не сможет эффективно подниматься. Поддержание жесткой внутренней геометрии имеет решающее значение для создания вакуума.
О: Как правило, насосы с магнитным приводом не справляются с твердыми частицами из-за небольших внутренних зазоров, независимо от материала корпуса. Однако специальные устойчивые к истиранию внутренние материалы (например, прочные подшипники из карбида кремния) в сочетании с надлежащей фильтрацией могут успешно справляться с низкими концентрациями мелких твердых частиц цветных металлов.
Ответ: API 685 требует, чтобы насосы выдерживали высокие внешние нагрузки на патрубки, экстремальные давления в системе и потенциальные пожары на нефтеперерабатывающем заводе. Это суровые физические условия, в которых стандартные термопласты просто не могут выжить без плавления, растрескивания или катастрофического структурного отклонения.
