Приобретение сложного оборудования для химической переработки требует значительных капитальных затрат. Вы не можете позволить себе полагаться на предположения при заказе вращающегося оборудования для опасных сред. Заказ без тщательной проверки производительности может привести к преждевременному механическому выходу из строя, опасным химическим утечкам и серьезному несоблюдению строгих протоколов безопасности предприятия. К сожалению, технические характеристики производителей часто представляют идеализированные теоретические характеристики, а не практическую надежность в эксплуатации. Покупатели должны преодолеть критический разрыв между рекламируемыми маркетинговыми показателями и фактической механической надежностью в конкретных условиях реального процесса. В этой статье представлена стандартизированная, основанная на фактических данных система оценки, предназначенная для групп инженеров и специалистов по закупкам. Мы рассмотрим, как оценить основные эксплуатационные параметры и строгие механические требования, прежде чем вы завершите заказ на поставку (ЗП). Вы узнаете, как эффективно систематически проверять гидравлические данные, допуски испытаний и планы заводских проверок.
Отдавайте приоритет насосам, которые стабильно работают в предпочтительном рабочем регионе (POR), а не только в допустимом рабочем регионе (AOR), чтобы максимизировать среднее время наработки на отказ (MTBF).
Внимательно изучите допуски испытаний API 610 для номинального напора, расхода и мощности, чтобы предотвратить занижение номинальных характеристик или перегрузку двигателя.
Строго проверять запасы NPSH; доступный NPSH должен безопасно превышать требуемый NPSH, чтобы предотвратить кавитацию в приложениях с летучими химическими веществами.
Требуйте четких протоколов заводских приемочных испытаний (FAT) и соответствия требованиям API 682 в качестве необсуждаемых критериев закупок.
Оценка химического технологического насоса требует строгого соответствия спецификациям вашей системы. Оно должно соответствовать конкретным требованиям по расходу и напору, не вызывая при этом чрезмерную вибрацию или быстрый износ уплотнений. Американский институт нефти устанавливает четкие ориентиры для этих операционных границ. Мы разделяем эти эксплуатационные границы на две отдельные инженерные зоны.
Вы должны внимательно проверить кривую производительности производителя. Он должен гарантировать непрерывную работу в предпочтительном рабочем регионе (POR). Стандарт API 610 определяет этот диапазон как от 70% до 120% от точки лучшей эффективности (BEP). Работа в этом окне сводит к минимуму вредные радиальные нагрузки на рабочее колесо. Это обеспечивает высокую стабильность и предсказуемость внутреннего потока жидкости. Стабильный поток предотвращает внутреннюю рециркуляцию. Это напрямую продлевает срок службы внутренних компонентов.
Производители также определяют допустимую рабочую область (AOR). Они основывают эти абсолютные пределы на максимально допустимых уровнях вибрации и повышении внутренней температуры. Вам следует ограничить работу на границах ЗО только временными или переходными условиями. Длительная эксплуатация в этой более широкой зоне приводит к быстрому механическому износу. Прогиб вала значительно увеличивается вблизи пределов AOR. Такое отклонение повреждает механические уплотнения и подшипниковые узлы.
Отклоняйте предложения поставщиков, в которых нормальная эксплуатационная нагрузка вашего предприятия выходит за рамки POR. Непрерывная работа за пределами этой предпочтительной зоны экспоненциально увеличивает радиальные нагрузки. Это резко сокращает срок службы подшипников и нарушает работу критически важных уплотнений вала. Правильный предварительный выбор полностью исключает эти риски.
Таблица 1: Сравнение операционных регионов
Рабочий параметр | Предпочтительный регион эксплуатации (POR) | Допустимый рабочий регион (AOR) |
|---|---|---|
Диапазон расхода (% от BEP) | от 70% до 120% | Определяется поставщиком (например, от 30% до 130%) |
Уровни вибрации | Минимальный; вполне в пределах API | Выше; приближается к максимальным ограничениям API |
Срок службы уплотнений и подшипников | Максимальный ожидаемый срок службы | Значительно сокращается продолжительность жизни |
Типичный сценарий использования | Непрерывная, нормальная ежедневная работа | Переходные условия, условия запуска или аварийные ситуации |
Распространенной ошибкой является выбор насоса с учетом будущей производительности, но в настоящее время он работает с минимальным расходом. Это заставляет отряд постоянно двигаться возле левого края ЗО. Всегда отдавайте приоритет текущим требованиям непрерывной работы. Вы можете использовать преобразователи частоты для безопасного управления будущим увеличением мощности.
Не все насосы работают точно в соответствии с представленной теоретической кривой. Оценка производительности центробежного насоса API 610 требует понимания допустимых отклонений. Стандарт устанавливает строгие границы во время заводских испытаний. Эти точные допуски защищают покупателей от получения неэффективного или слишком мощного оборудования.
Вы должны тщательно проверить номинальную нагрузку. Проверьте, как производитель обрабатывает стандартные допуски во время испытаний. К ним относятся определенные плюсовые или минусовые проценты расхода, напора и общей эффективности. Крыльчатка слишком большого размера может обеспечить требуемый поток, но потреблять слишком много электроэнергии. Стандарт допускает небольшие положительные допуски на головку. Это означает, что ваш насос может производить немного большее давление, чем требуется.
Далее проанализируйте закрытую головку клапана. Инженеры часто называют это запорной головкой. Вы должны убедиться, что максимальный напор при нулевом расходе не превышает расчетное давление вашей системы. Он также должен оставаться в пределах безопасности трубопровода. Насос, превышающий эти пороговые значения, может привести к катастрофическому разрушению расположенных ниже по потоку клапанов или компонентов трубопровода.
Потребление энергии требует равного инженерного внимания. Убедитесь, что допуски испытаний не выводят требуемую мощность за пределы номинальной мощности двигателя. Вы должны сравнить максимальную потенциальную потребляемую мощность с мощностью, указанной на паспортной табличке выбранного вами двигателя. Всегда проверяйте, что двигатель соответствует требованиям по мощности в конце кривой. Это предотвращает нежелательные отключения во время непредвиденных событий, связанных с высоким расходом.
Потребуйте образцы отчетов о тестировании производительности из аналогичных прошлых проектов. Прозрачные поставщики с готовностью предоставляют исторические данные о кривых испытаний. Они используют эти данные, чтобы доказать стабильность производства и контроль качества. Просмотрите эти документы, чтобы убедиться, что они надежно соответствуют требуемым диапазонам производительности без значительных заводских модификаций. Отвергайте продавцов, которые не решаются поделиться этими историческими свидетельствами.
Обращение с летучими жидкостями при давлении пара, близком к их давлению, представляет собой серьезную инженерную задачу. Кавитация остается основной причиной катастрофических механических повреждений при химической обработке. Когда локальное давление падает ниже давления пара, образуются пузырьки пара. Эти пузырьки перемещаются в зоны более высокого давления и резко разрушаются. Этот резкий обвал быстро разрушает рабочие колеса и вызывает сильную вибрацию.
Доступная чистая положительная высота всасывания (NPSHa) в вашей системе имеет решающее значение. Оно всегда должно превышать требуемый чистый положительный напор на всасывании насоса (NPSHr). Вы рассчитываете NPSHa на основе уровня в резервуаре, атмосферного давления и удельного трения в трубе. Производитель определяет NPSHr строго посредством физических заводских испытаний.
Убедитесь, что производитель учитывает рекомендованную API маржу. Этот запас безопасности обычно составляет 1 метр или выше. Это сильно зависит от конкретных свойств жидкости и уровня кинетической энергии. Высоколетучие химические вещества, такие как легкие углеводороды, требуют еще больших буферов безопасности. Конструкция с нулевым запасом практически гарантирует преждевременный выход из строя.
Внимательно оцените значение удельной скорости всасывания (Nss). Чрезмерно высокие значения Nss часто указывают на более узкое окно стабильной работы. Они сигнализируют о более высокой склонности к внутренней рециркуляции жидкости при частичных потоках. Эта внутренняя рециркуляция создает разрушительные низкочастотные вибрации.
Поддерживайте значения Nss ниже 11 000 (единицы США) для большинства стандартных химических операций.
Если ваша система обеспечивает чрезвычайно низкий NPSHa, потребуются специальные конструкции индуктора.
Не полагайтесь полностью на стандартные испытания воды для прогнозирования поведения кавитации углеводородов.
Перед утверждением технических данных дважды проверьте все расчеты потерь на трение во всасывающем трубопроводе.
Гидравлический успех ничего не значит, если металлургия терпит неудачу в условиях агрессивной эксплуатации. Вы должны убедиться, что выбранные материалы выдерживают агрессивное химическое воздействие с течением времени. Надежный насос API 610 основан на превосходной механической конструкции и правильном выборе материала.
Сопоставьте предлагаемые детали, контактирующие с рабочей средой, с классами материалов API 610, указанными в Приложении H. Общие классы включают S-6 (углеродистая сталь), C-6 (12 % хрома), A-8 (аустенитная нержавеющая сталь) и D-1 (дуплексная нержавеющая сталь). Тщательно сопоставьте их с вашими конкретными требованиями к химической коррозионной активности и рабочей температуре. Несоответствие здесь гарантирует быструю коррозию, утончение гильз и утечку опасных жидкостей.

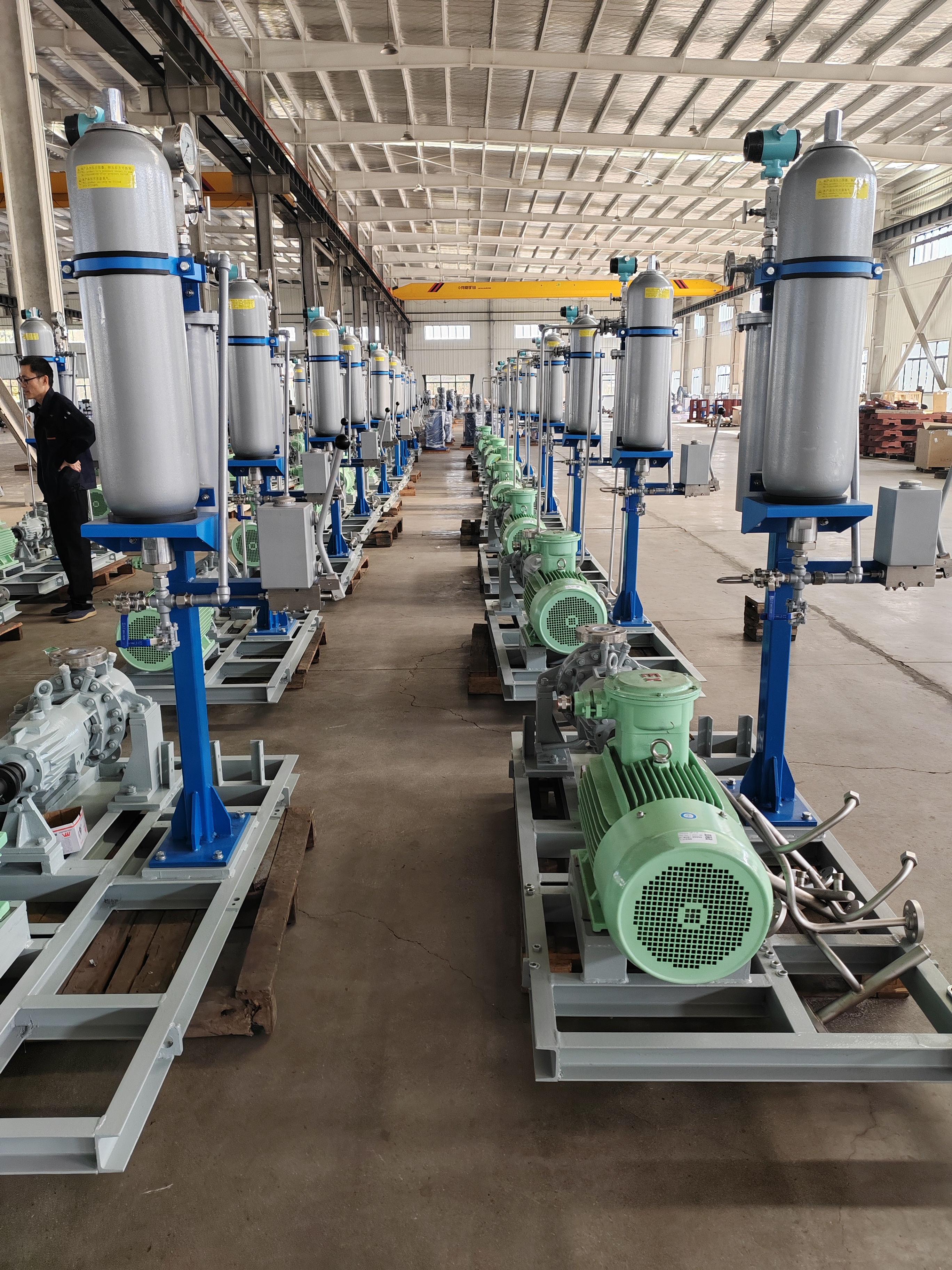

Проверьте абсолютное соответствие стандартам API 682 по размерам камеры уплотнения. Вы должны обеспечить наличие достаточного физического пространства для усовершенствованных планов трубопроводов с механическим уплотнением. Опасные химические вещества часто требуют сложных двойных уплотнений. К ним относятся такие системы, как Plan 53B или Plan 54. Этим системам с барьерной жидкостью необходимы определенные зазоры между камерами для правильного функционирования и рассеивания тепла.
Внимательно изучите предлагаемую динамику ротора и пределы вибрации. Проанализируйте пролет подшипника и коэффициент жесткости вала. Инженеры рассчитывают это как соотношение L³/D⁴, где L — размер подшипника, а D — диаметр вала. Более низкое передаточное число указывает на более жесткий вал. Жесткий вал минимизирует отклонение поверхностей механического уплотнения во время работы. Минимальное отклонение предотвращает неорганизованные выбросы и значительно продлевает срок службы механического уплотнения.
Также следует проверить конструкцию опорной плиты. Хлипкая опорная плита сводит на нет отличную динамику ротора. Убедитесь, что производитель предлагает жестко ребристую опорную плиту. Он должен противостоять скручиванию во время монтажа и эксплуатации трубопровода. Низкая жесткость опорной плиты напрямую приводит к хроническим проблемам с несоосностью.
Последний этап оценки включает заводскую проверку и инспекцию. Прежде чем разрешить отправку, вы должны проверить, как производитель будет доказывать работоспособность. Надежное тестирование предотвращает дорогостоящие модификации сайта и задержки запуска проектов. Это вынуждает поставщика исправлять дефекты на своем предприятии, а не на вашем.
Убедитесь, что стандартные гидростатические испытания четко задокументированы в коммерческом предложении. Производитель должен испытывать корпуса под давлением при давлении, в 1,5 раза превышающем максимально допустимое рабочее давление (MAWP). Они должны удерживать это давление не менее 30 минут. Этот критический шаг подтверждает целостность обсадной колонны в условиях экстремальных нагрузок. Это гарантирует, что обсадная колонна не сломается при резких скачках давления.
Для критически важных приложений укажите контролируемый или удаленно контролируемый тест производительности. Производитель должен протестировать устройство как минимум в пяти конкретных точках на кривой производительности. Эти точки обычно включают отсечку, минимальный непрерывный стабильный расход, среднюю точку, номинальный расход и максимальный расход. Это подтверждает поведение во всем рабочем диапазоне.
Решите, требует ли ваше приложение испытания на подавление NPSHr. Мы настоятельно рекомендуем это для систем с исключительно низким NPSHa. Это физически доказывает, что оборудование не будет кавитировать при ваших конкретных условиях всасывания. Это исключает теоретические догадки.
При оценке предложений поставщиков используйте следующую логику составления короткого списка:
Запросите подробный план проверок и испытаний (ITP) на начальном этапе торгов.
Просмотрите предлагаемые затраты на стандартное тестирование соответствия API.
Устраните поставщиков, которые взимают чрезмерную плату за базовые проверочные тесты API.
Отклонять предложения, в которых отсутствует прозрачная документация для внутренних процессов обеспечения/контроля качества.
Убедитесь, что у поставщика есть локализованные сервисные центры для поддержки при вводе в эксплуатацию в будущем.
Комплексная стратегия FAT обеспечивает полное спокойствие. Это гарантирует, что оборудование соответствует точным спецификациям, указанным в паспорте. Не идите на компромисс в отношении требований к тестированию, чтобы сэкономить незначительные первоначальные затраты. Пропуск тестов часто приводит к катастрофическим эксплуатационным сбоям.
Оценка промышленного насосного оборудования требует не только основных параметров расхода и напора. Вы должны тщательно изучить предпочтительные рабочие области, строгие допуски при испытаниях, механическую жесткость и совместимость уплотнений. Прозрачность тестирования служит окончательным доказательством качества производства. Требуя заранее строгие доказательства, вы защитите свое предприятие от катастрофических простоев и опасностей для окружающей среды.
Прежде чем выдавать заказ на покупку, потребуйте от поставщиков предоставить полностью заполненный лист данных API 610. Требуйте предлагаемых кривых производительности, которые четко отображают NPSHr, максимальную потребляемую мощность и диапазоны эффективности. Поручите вашей инженерной команде составить подробный план проверок и испытаний (ITP) для тщательного рассмотрения. Строго сравнивайте все предоставленные поставщиками данные с базовыми требованиями к эксплуатации и безопасности вашего объекта, чтобы обеспечить безупречную интеграцию.
A: Расположение вашей номинальной рабочей точки относительно точки наилучшей эффективности насоса (BEP). Эксплуатация за пределами предпочтительного региона эксплуатации приводит к преждевременному механическому разрушению.
О: API 610 допускает определенные положительные допуски по энергопотреблению и напору. Вы должны убедиться, что выбранный двигатель рассчитан на максимально допустимую потребляемую мощность по всей полезной кривой, а не только в номинальной точке.
О: Да, но, как правило, это непомерно дорого. Центробежные насосы API 610 тщательно разработаны для работы в экстремальных температурах, высоких давлениях и опасных химикатах. Для стандартной воды насосы ISO или ANSI обычно более экономически выгодны.
О: Производитель должен модифицировать гидравлику (например, обрезать рабочее колесо или полировать спиральную камеру) и проводить повторные испытания за свой счет до тех пор, пока насос не будет соответствовать допустимым допускам API 610. В вашем ЗП должно быть четко оговорено это условие.
