Технологические обязанности ставят перед промышленными предприятиями невероятно высокие ставки. Отказ оборудования при переработке углеводородов или тяжелой химической продукции приводит к недопустимым простоям. Это создает серьезную угрозу безопасности и огромные экологические обязательства. Вы просто не можете позволить себе просчеты в этих критических условиях. Определение размеров насоса API 610 выходит далеко за рамки простой гидравлической подгонки. Это требует баланса между эксплуатационной гибкостью и строгим соблюдением механических и металлургических требований API 610 (ISO 13709).
Мы написали это руководство, чтобы предоставить инженерам-технологам и командам по закупкам четкую основу. Вы шаг за шагом научитесь определять, определять размер и оценивать технологические насосы API 610. Наш подход исключает догадки и создает прочную основу для вашей стратегии закупок. К концу вы будете точно знать, как обеспечить долгосрочную надежность и строгое соответствие самым требовательным промышленным приложениям.
Неточные исходные данные создают эффект домино. Эти ранние ошибки быстро усугубляются при выборе насоса. Они приводят к нерасчетной работе, чрезмерному техническому обслуживанию или даже к катастрофическому механическому отказу. Надежный процесс определения размера всегда начинается с формулирования точной бизнес-задачи. Вы должны улавливать реальность, а не только теоретические идеалы. Инженеры часто полагаются на одну точку проектирования. Такой подход игнорирует колебания процесса и в конечном итоге вредит надежности.
Жидкости ведут себя по-разному в различных температурных условиях. Вы должны тщательно отобразить эти варианты. Стандартизируйте свое техническое описание, используя точные измерения во всех экстремальных условиях эксплуатации.
Вы должны точно сопоставить статический напор и динамические потери на трение. Нанесите на карту их весь предполагаемый рабочий диапазон. Не стройте график только для одной рейтинговой точки. Регулирующие клапаны дросселируют поток, динамически изменяя кривую системы. Фильтры со временем засоряются, увеличивая потери на трение. Правильный подбор насоса API 610 учитывает эти реалии. Вам нужна полная кривая сопротивления системы. Он показывает, где именно кривая производительности насоса пересекается с реальными требованиями технологического процесса. Это пересечение диктует реальную эффективность.
Гидравлический выбор отделяет надежный насос от кошмара обслуживания. Процессуальные обязанности требуют стабильности. Вы достигаете стабильности, удерживая насос в предпочтительном рабочем диапазоне.
Рекомендации API 610 настоятельно рекомендуют работать на уровне от 80% до 110% от BEP. Работа слишком далеко влево от BEP вызывает внутреннюю рециркуляцию потока. Эта рециркуляция создает большую радиальную тягу, сильно отклоняющую вал. Прогиб вала разрушает механические уплотнения и подшипники. И наоборот, работа слишком далеко вправо от BEP значительно увеличивает скорость жидкости. Это приводит к дросселированию потока, сильной вибрации и немедленному риску кавитации. Вы должны выбрать профиль рабочего колеса, максимально соответствующий вашему обычному технологическому процессу.
Диаграмма 1: Эксплуатационные зоны и связанные с ними механические риски
| Расход | в рабочей зоне в сравнении с BEP. | Первичные механические риски. | Рекомендация API 610. |
|---|---|---|---|
| Слева от БЭП | Ниже 70% | Рециркуляция всасывания, большое радиальное усилие, преждевременный выход из строя уплотнения. | Избегайте непрерывной работы |
| Предпочтительный регион эксплуатации | от 80% до 110% | Минимальная вибрация, оптимальная жесткость вала, максимальный срок службы подшипников. | Целевая зона для нормальной работы |
| Справа от БЭП | Выше 110% | Кавитация, высокая вибрация, NPSHr превышает NPSHa | Ограничить использование |
Чистая положительная координация напора всасывания предотвращает кипение жидкости внутри проушины рабочего колеса. Стандартная отраслевая практика требует поддержания безопасного запаса между NPSHa и NPSHr (обязательно). Обычно мы требуем минимальный запас в 1 метр. В качестве альтернативы используйте соотношение от 1,1 до 1,5 в зависимости от летучести жидкости и плотности энергии насоса. Высокоэнергетические насосы требуют большей прибыли. Несоблюдение этого запаса гарантирует кавитацию. Кавитация быстро разрушает лопасти рабочего колеса и ухудшает гидравлические характеристики.
Требования к процессу колеблются. Вы должны защитить насос в условиях низкой нагрузки, установив пределы минимального непрерывного безопасного расхода. Существуют два различных типа MCSF:
Стабильный MCSF почти всегда выше термического MCSF. Избегайте слишком большого размера насоса. Негабаритные насосы постоянно работают рядом с MCSF. Это вынуждает вас устанавливать обходные линии, усложняя систему и тратя энергию.
Вы не можете решить каждую технологическую проблему, используя стандартный консольный насос. Приведение физической конструкции насоса в соответствие с суровостью процесса обеспечивает механическую долговечность. API 610 классифицирует насосы по определенным конструктивным группам.
Насосы OH2 имеют корпус, установленный по средней линии, и одноступенчатое консольное рабочее колесо. Они представляют собой «рабочих лошадок» нефтеперерабатывающей промышленности. Они прекрасно справляются со стандартными технологическими задачами. Установки OH2 выдерживают умеренное давление и типичные температуры до 400°C. Они предлагают превосходный баланс надежности и компактности. Установки OH3 имеют линейную вертикальную конфигурацию. Выбирайте OH3, когда ограничения по занимаемой площади диктуют расположение трубопроводов. Имейте в виду, что консольные конструкции имеют ограничения на прогиб вала при больших нагрузках.
Для передачи высоких энергий, высокого давления или экстремальных температур требуются насосы между подшипниками (BB). В насосах BB2 используются одно- или двухступенчатые корпуса с радиальным разъемом. Они безопасно работают с агрессивными средами с горячим маслом. Когда динамика ротора требует многоступенчатых конфигураций для значительного повышения давления, насосы BB3 (с осевым разъемом) или BB5 (цилиндрический корпус) становятся обязательными. Просто поддерживаемая конструкция вала насосов BB значительно снижает прогиб вала. Эта структурная жесткость защищает подшипники во время переходных процессов.
Для отстойников или систем, страдающих от критически низкого NPSHa, требуются насосы с вертикальной подвеской. Агрегаты ВС4 хорошо служат в открытых отстойниках. В установках VS6 используется «стандартный» многоступенчатый подход. Банка существенно опускает рабочее колесо первой ступени ниже уровня земли. Это искусственно увеличивает статическую высоту всасывания, устраняя серьезные недостатки NPSHa. При выборе конфигурации VS6 мы тщательно оцениваем длину ствола и резонанс колонки, чтобы предотвратить вибрацию конструкции.
Гидравлический подбор – это только полдела. Интеграция насоса в действующую установку сопряжена со сложными механическими рисками. Игнорирование этих факторов реализации приводит к потере эксплуатационной надежности.
Технологические трубопроводы расширяются и сжимаются из-за температурных изменений. Эти тепловые движения передают огромные силы и моменты непосредственно на сопла насоса. Выбранный вами корпус насоса должен выдерживать эти нагрузки на патрубок без деформации. Деформация корпуса приводит к внутреннему трению и немедленному механическому повреждению. Мы настоятельно рекомендуем интегрировать программное обеспечение для выбора насоса вместе с такими инструментами анализа напряжений трубопроводов, как CAESAR II. Эта цифровая координация позволяет инженерам-трубостроителям правильно прокладывать трубопроводы и предотвращать чрезмерную деформацию обсадной колонны.

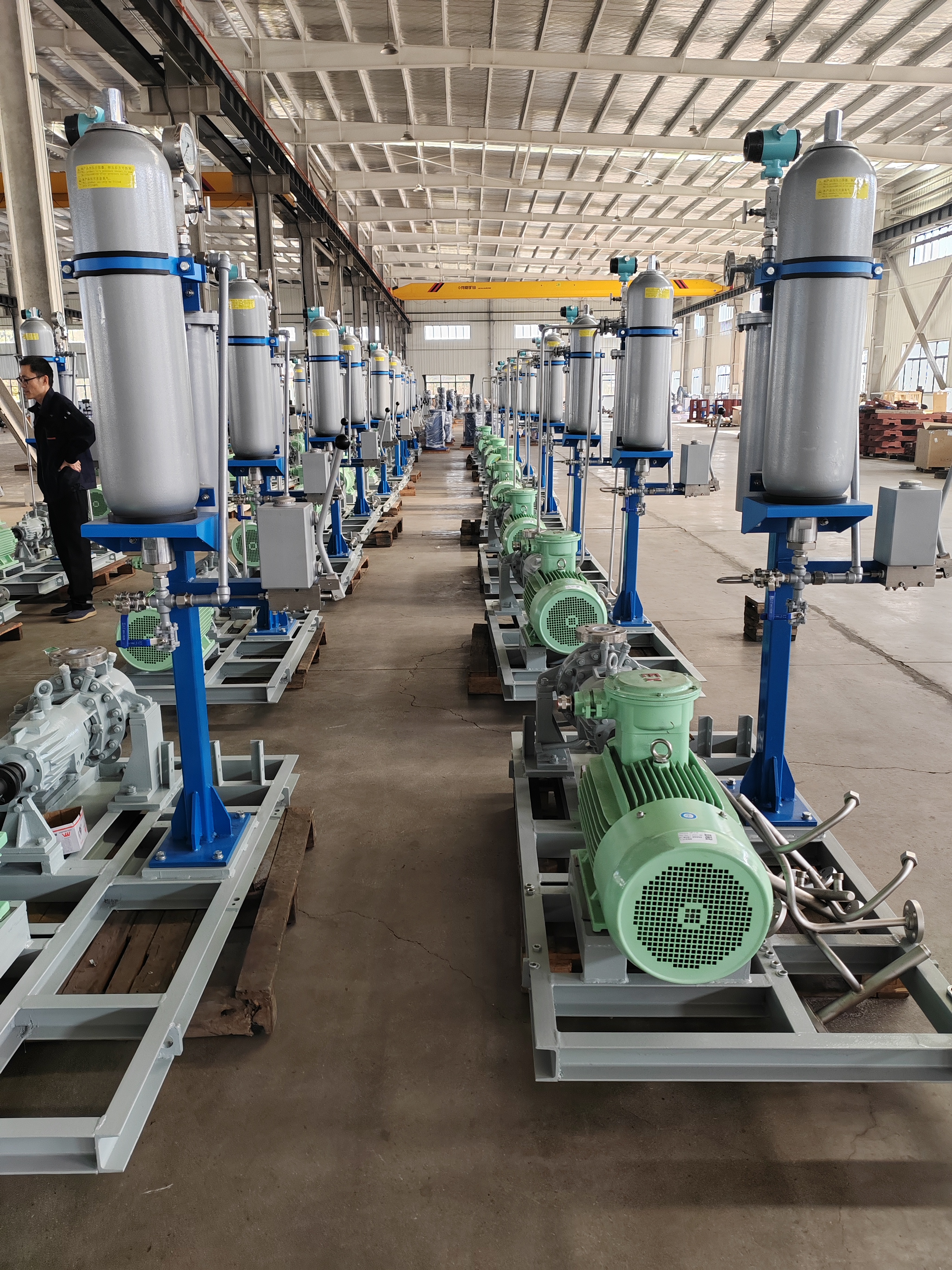

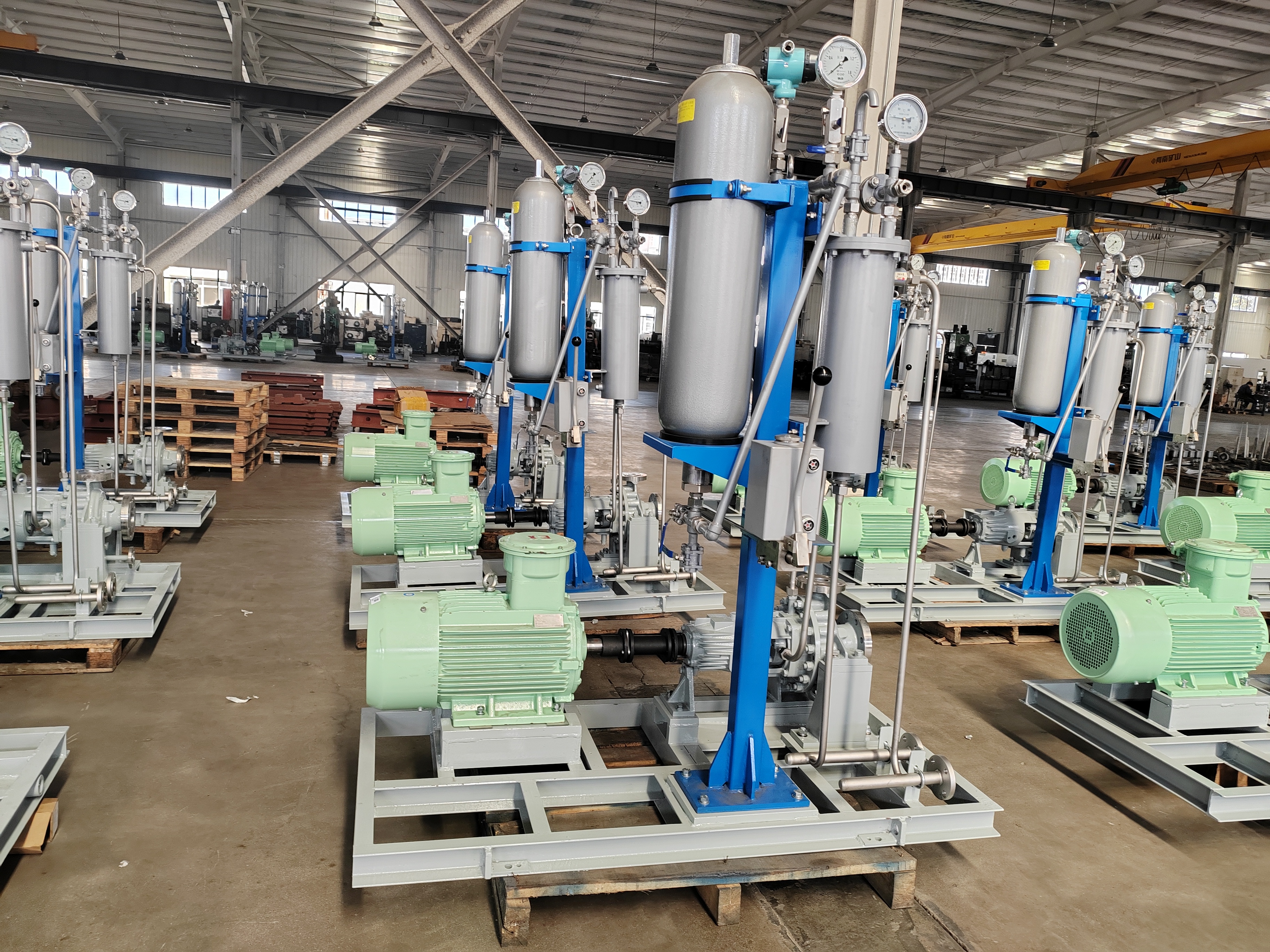

Механическое уплотнение представляет собой основную защиту от опасных утечек. API 610 требует определенных размеров камеры уплотнения для размещения механических уплотнений API 682. Вы должны убедиться, что размер насоса соответствует требуемому расположению уплотнений. Одинарные, двойные или тандемные уплотнения требуют определенных радиальных зазоров. Двойные уплотнения высокого давления (схема 53B или 54) добавляют сложности. Ваш выбор размера должен учитывать это расположение без ущерба для физического пространства вокруг корпуса подшипника.
Жесткость вала напрямую влияет на срок службы механического уплотнения. Мы измеряем жесткость вала, используя соотношение L³/D⁴. Здесь «L» представляет длину консольного вала, а «D» представляет собой диаметр вала на поверхности уплотнения. Более низкое передаточное число указывает на более жесткий вал. Высокая жесткость вала сводит к минимуму отклонение, когда насос работает с отклонением от нормы. API 610 устанавливает строгие ограничения на максимально допустимый прогиб вала. Всегда внимательно изучайте предложенный поставщиком диаметр вала. Немного более толстый вал значительно увеличивает срок службы уплотнений и подшипников.
Оценивая производителей насосов для перекачки химикатов API 610 , вы должны смотреть далеко за пределы базовой цены. Стратегические закупки требуют оценки инженерного образования, производственных возможностей и протоколов обеспечения качества.
Не выбирайте поставщиков исключительно на основе непосредственной доступности. Оцените их историческую эффективность при выполнении аналогичных агрессивных технологических задач. Запросите справочные списки для конкретного типа насоса API и класса материала, который вы собираетесь купить. Производитель, преуспевающий в производстве водяных насосов, может потерпеть неудачу при производстве бочкового насоса BB5 для высокотемпературных углеводородов.
Авторитетный поставщик предлагает надежную гидравлическую карту. Они должны иметь корпус, способный принимать несколько профилей рабочего колеса. Предоставляет ли поставщик возможность регулировки рабочего колеса в будущем? Условия процесса часто меняются спустя годы после первого ввода в эксплуатацию. Вам нужна возможность установить рабочее колесо большего размера без замены всего напорного корпуса. Мы ищем поставщиков, предлагающих увеличение производительности напора как минимум на 5% за счет максимального диаметра рабочего колеса.
Никогда не обходите заводские приемочные испытания (FAT). Тщательное тестирование доказывает, что оборудование работает еще до того, как оно попадет на ваш объект. Требуйте полного теста производительности в соответствии с критериями приемки API 610. Потребуйте провести тест NPSHr, если условия аспирации у вас неудовлетворительные. Испытание на вибрацию имеет решающее значение. Поставщик должен продемонстрировать, что уровни вибрации остаются в пределах ограничений API 610 во всем предпочтительном рабочем регионе. Если у поставщика нет комплексных внутренних средств тестирования, дисквалифицируйте его.
Экзотическая металлургия требует специального опыта литейного дела. Оцените прямой доступ поставщика к литейному цеху. Литье нержавеющей стали Super Duplex или Hastelloy требует строгого температурного контроля. Плохое качество отливки приводит к пористости и катастрофическому разрушению границы давления. Внимательно изучите их послужной список в отношении документации по неразрушающему контролю (NDE). Они должны предоставить безупречные записи рентгенографии или капиллярных испытаний для всех критических обсадных труб. Поймите сроки поставки этих специализированных материалов, поскольку экзотические сплавы обычно задерживают графики проектов.
Выбор технологического насоса API 610 требует абсолютной точности. Вы должны осторожно переходить от технических гидравлических расчетов к стратегическим закупкам. Установление точных свойств жидкости закладывает основу. Соответствие этим свойствам насосу, безопасно работающему вблизи точки наилучшего КПД, гарантирует механическую стабильность. Выбор правильной структурной конфигурации (OH, BB или VS) гарантирует, что устройство выдержит воздействие окружающей среды и температурные нагрузки.
Консервативный, хорошо документированный подход к заполнению таблицы данных API 610 сводит к минимуму головную боль при вводе в эксплуатацию. Не торопитесь с этапом спецификации. Тщательная оценка поставщиков гарантирует, что вы получите оборудование, способное десятилетиями работать в опасных условиях.
Примите меры сегодня, чтобы обеспечить надежность вашего процесса. Отправьте листы технологических данных, свойства жидкости и кривые сопротивления системы вашей инженерной команде. Запросите тщательную техническую экспертизу и предварительный выбор насоса, чтобы обеспечить безопасное продвижение вашего проекта.
Ответ: Увеличение размера — распространенная инженерная ошибка, вызванная добавлением слишком большого количества запасов прочности. Это заставляет насос работать далеко левее точки наилучшей эффективности, часто вблизи минимального непрерывного безопасного расхода (MCSF). Это вызывает сильную внутреннюю рециркуляцию, большое радиальное усилие, сильную вибрацию и резкое сокращение срока службы механического уплотнения.
О: Высокая вязкость жидкости увеличивает внутреннее трение. Это снижает расход насоса, создаваемый напор и общую эффективность, одновременно увеличивая энергопотребление. Вы должны применить поправочные коэффициенты производительности в соответствии со стандартами Института гидравлики, чтобы гарантировать, что выбранный двигатель и рабочее колесо смогут выдерживать вязкое сопротивление.
A: Термический минимальный расход — это абсолютный минимальный расход, необходимый для рассеивания внутреннего тепла и предотвращения кипения технологической жидкости. Стабильный минимальный расход — это скорость, необходимая для предотвращения повреждения внутренней рециркуляции и механической вибрации. Стабильный минимальный расход обычно намного выше и определяет эксплуатационные ограничения.
Ответ: Насосы API 610 имеют гораздо более тяжелые стенки корпуса, что позволяет им выдерживать высокое давление и коррозию. Они включают строгие допустимые пределы нагрузки на патрубки, крепление по осевой линии для защиты от теплового расширения и требуют строгих заводских приемочных испытаний. Эти надежные функции обеспечивают максимальную надежность и безопасность при работе в опасных технологических процессах.
