Инженеры-технологи сталкиваются с серьезными препятствиями при масштабировании высоких технологических резервуаров или емкостей большого объема. Традиционное смешивание с верхним вводом часто приводит к непреодолимой длине вала и серьезным проблемам с вибрацией. Вы должны тщательно оценить, является ли мешалка с нижним входом наиболее технически и финансово жизнеспособным выбором для приложений с высокими ставками. Это особенно актуально при решении конкретных потребностей кристаллизаторов и ферментеров в области гидродинамики. Неправильный выбор оборудования приводит к низкой производительности труда, сильной усталости конструкций и опасным механическим поломкам. Мы отойдем от общих описаний оборудования, чтобы объективно взвесить структурные преимущества и риски механических уплотнений. Вы откроете для себя практические методы борьбы с простоями из-за технического обслуживания и соблюдение строгих гигиенических требований. Понимая эти инженерные компромиссы, вы можете с уверенностью выбирать решения для смешивания, соответствующие именно вашим технологическим требованиям.
Структурная эффективность: Конфигурации с нижним входом устраняют необходимость в чрезмерно длинных, подверженных вибрации валах в глубоких резервуарах, снижая структурную нагрузку на крышу резервуара.
Специфика процесса: они превосходно справляются с тяжелыми суспензиями в кристаллизаторах и максимизируют дисперсию газа на уровне барботера в ферментерах.
Компромисс: основным эксплуатационным риском является погруженное в воду механическое уплотнение, требующее строгих протоколов технического обслуживания и обязательного слива жидкости из резервуара для обслуживания.
Соответствие требованиям и гигиена. Современные санитарные конструкции (CIP/SIP) смягчили исторические риски загрязнения, что делает их пригодными для фармацевтических и биотехнологических предприятий.
Выбор подходящего смесительного оборудования требует глубокого понимания механических ограничений. Смесители с верхним входом испытывают серьезные проблемы в исключительно высоких резервуарах. По мере увеличения высоты резервуара инженерам приходится удлинять вал смесителя. Более длинный вал снижает критические ограничения скорости оборудования. Если миксер работает на скорости, близкой к критической, он испытывает сильную вибрацию. Эти вибрации серьезно повреждают коробки передач, изгибают валы и разрушают механические уплотнения. Чтобы это исправить, инженеры часто устанавливают в бак устойчивые подшипники. Однако устойчивые подшипники, как известно, трудно чистить и обслуживать, что делает их неприемлемыми для санитарного применения.

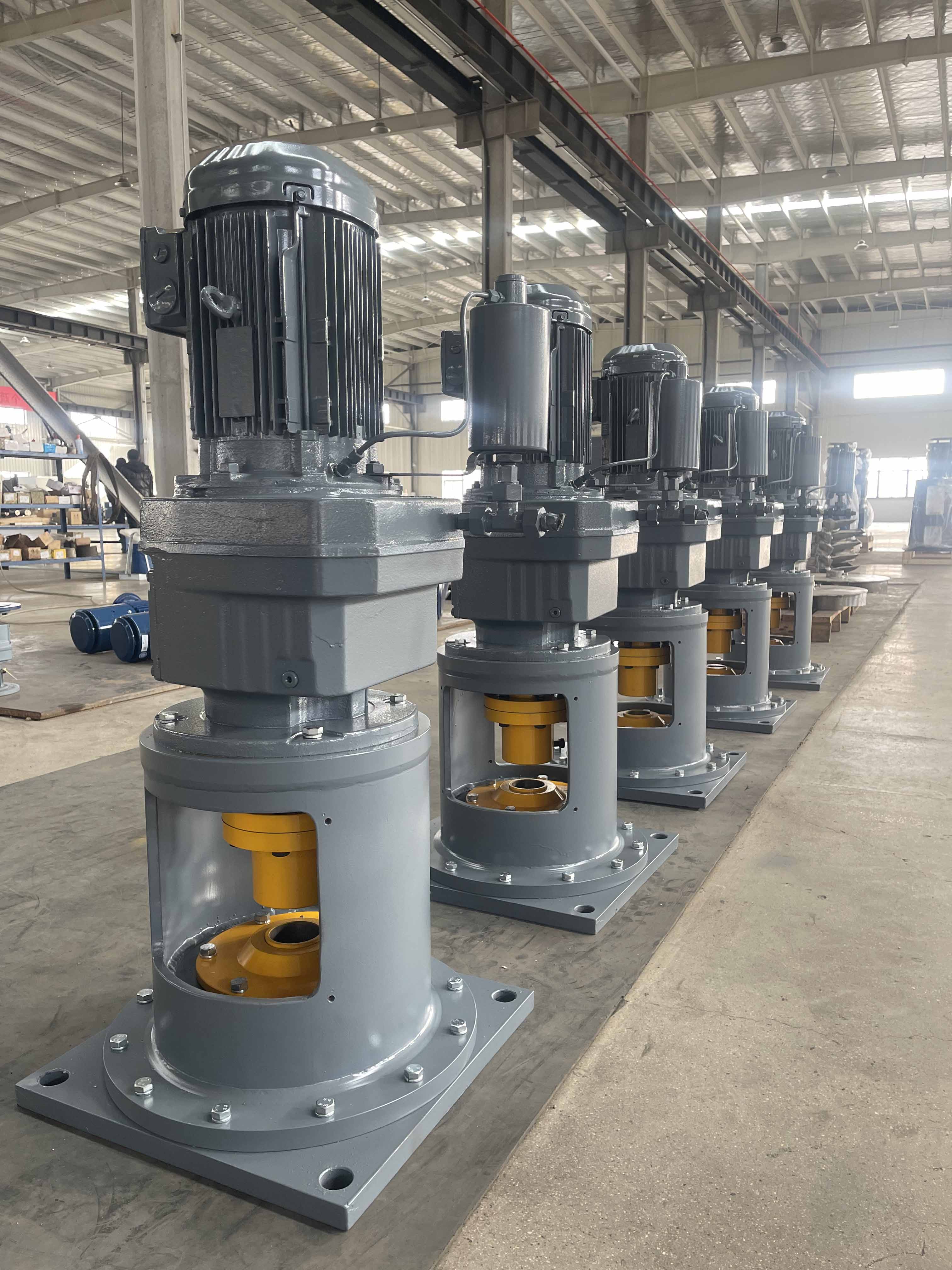

Эту проблему с длинным валом можно решить напрямую, установив мешалку снизу . Переместив привод к основанию резервуара, вы избавитесь от необходимости использовать длинные нестабильные валы. Вал должен быть достаточно длинным, чтобы доходить до зоны смешивания. Этот короткий прочный вал легко выдерживает высокий крутящий момент, не отклоняясь. Это полностью устраняет необходимость во встроенных в резервуар подшипниках, мгновенно улучшая соответствие гигиеническим нормам.
Целостность сосуда также значительно улучшается. Тяжелые приводы с верхним доступом создают огромные структурные нагрузки на головку резервуара. Это требует толстого и дорогостоящего усиления крыши. Установка с нижним входом переносит тяжелый вес привода непосредственно на прочный пол или нижние опорные конструкции. Он избавляет крышу резервуара от серьезных динамических напряжений. Кроме того, это освобождает критически важное пространство над судном. Вы получаете ценное вертикальное пространство для трубопроводов, доступа для обслуживания и систем отопления, вентиляции и кондиционирования чистых помещений.
Возможности низкоуровневого смешивания представляют собой еще одно важное инженерное преимущество. Стандартные смесители с верхним входом часто оставляют значительную «мертвую зону» внизу резервуара. Они не могут эффективно перемешиваться, когда уровень жидкости падает ниже первичного рабочего колеса. Конструкция с нижним входом изящно решает эту проблему.
Непрерывное перемешивание: они поддерживают активное перемешивание в течение всего процесса наполнения и опорожнения.
Предотвращение осаждения: они предотвращают осаждение и слеживание тяжелых твердых частиц продукта при низких объемах жидкости.
Повышенная производительность: они гарантируют, что последние несколько галлонов продукта остаются идеально однородными перед выгрузкой.
Улучшенная теплопередача: они обеспечивают движение жидкостей по нижним нагревательным рубашкам, даже когда резервуар почти пуст.
Распространенная ошибка: не думайте, что смеситель с нижним входом может работать всухую. Несмотря на то, что они превосходно справляются с перемешиванием на низком уровне, эксплуатация механического уплотнения без покрытия жидкостью быстро разрушит поверхности уплотнения из-за накопления тепла.
Инженеры-технологи должны сопоставить первоначальные капитальные затраты (CapEx) с долгосрочными эксплуатационными расходами (OpEx) при сравнении конфигураций смесителей. Смесители с верхним входом обычно обеспечивают более низкие эксплуатационные расходы, поскольку их механические уплотнения расположены над линией жидкости. Операторы могут легко обслуживать их, не сливая воду из бака. Однако для очень больших или высоких сосудов смесители с верхним входом требуют массивных опорных конструкций. Вам придется заплатить за более толстые головки резервуаров, монтажные фланцы большего размера и прочную конструкционную сталь. Это приводит к исключительно высоким первоначальным капитальным затратам.
И наоборот, системы с нижним входом снижают первоначальные структурные капитальные затраты. Крыша резервуара требует минимального усиления. В оборудовании используются более короткие валы и меньшие монтажные фланцы. Однако они потенциально могут привести к более высоким эксплуатационным расходам. Вам необходимо инвестировать в специализированные системы мониторинга механических уплотнений. Регулярное техническое обслуживание требует больше труда и тщательного планирования, поскольку уплотнение работает полностью погруженным в продукт.
Риски изоляции процесса остаются основным ограничением конструкций с нижним входом. Фундаментальная реальность проста: если нижнее уплотнение выходит из строя, резервуар протекает. Это представляет серьезный риск при работе с опасными, токсичными или очень ценными фармацевтическими продуктами. Чтобы снизить этот риск, необходимо оценить необходимость двойных механических уплотнений. В двойных уплотнениях используется система затворной жидкости под давлением. Если основное внутреннее уплотнение выходит из строя, затворная жидкость предотвращает утечку технологического продукта в окружающую среду. Это также вызывает срабатывание сигнализации, давая операторам время выполнить контролируемое отключение.
Реалии технического обслуживания требуют строгих эксплуатационных протоколов. Вы не можете просто открутить нижний привод, пока бак полон. Бригады технического обслуживания должны полностью опорожнить судно. Перед безопасным обслуживанием привода или картриджа уплотнения необходимо провести дезинфекцию внутренней части. Это требует запланированных простоев и тщательно скоординированных производственных графиков.
Таблица: Общее сравнение конфигураций микшера
Критерии оценки | Смесители верхнего доступа | Смесители с нижним входом |
|---|---|---|
Структурные капвложения | Высокий (требуется толстая крыша резервуара и стальные опоры) | Низкий (вес поддерживается полом/основанием) |
Эксплуатационные расходы на техническое обслуживание уплотнений | Нижний (доступен выше уровня жидкости) | Высшее (требуется специализированный мониторинг) |
Риск утечки | Минимальный (уплотнение находится выше уровня жидкости) | Высокая (для погружного уплотнения требуются барьерные системы) |
Время простоя при техническом обслуживании | Умеренный (обслуживается на месте) | Обширный (требует полного дренирования сосудов) |
Передовая практика: Всегда устанавливайте непрерывный контроль давления затворной жидкости на уплотнениях нижнего входа. Внезапные падения давления служат самым ранним признаком надвигающегося разрушения уплотнения и спасают вас от катастрофической потери продукта.
Для успешной кристаллизации необходимы весьма специфические гидродинамические условия. Инженеры должны добиться однородной взвеси тяжелых частиц высокой плотности. Если частицы оседают на дне, они агломерируются и разрушают партию. Однако достижение такой подвески представляет собой огромную проблему: вы должны сделать это, не вызывая сильного сдвига. Высокие сдвиговые силы вызывают истирание кристаллов. Когда хрупкие кристаллы распадаются, конечный продукт страдает от плохой чистоты, неправильного распределения частиц по размерам и плохих характеристик фильтрации.
Хорошо спроектированный смеситель-кристаллизатор обеспечивает этот тонкий баланс «суспензии без разрушения». Конфигурация с нижним входом оказывается уникально подходящей для этой задачи. Это позволяет инженерам размещать большие тихоходные крыльчатки на подводных крыльях именно там, где происходит осадка. Располагая рабочее колесо чуть выше дна резервуара, создается мощный восходящий осевой поток.
Этот восходящий поток мягко поднимает тяжелые кристаллы в основную массу жидкости. Поскольку рабочее колесо работает на очень низких скоростях вращения, оно оказывает минимальное напряжение сдвига на жидкость. Он успешно очищает дно резервуара, не разбивая хрупкие кристаллы о стенки резервуара или перегородки.
Интеграция терморегулирования является еще одним важным фактором непрерывной кристаллизации. Этот процесс во многом зависит от строгих температурных градиентов. Рубашки обогрева или охлаждения сосуда должны работать эффективно, чтобы контролировать скорость зарождения и роста кристаллов. Нижнее перемешивание значительно улучшает это взаимодействие.
Установленное внизу рабочее колесо активно проталкивает жидкость к нижним поверхностям с рубашкой.
Это движение постоянно обновляет тепловой пограничный слой вдоль стенок резервуара.
Это предотвращает образование локальных холодных или горячих точек возле нижнего выпускного клапана.
Равномерное распределение температуры обеспечивает равномерный рост кристаллов по всему объему партии.
Оптимизируя как восходящий поток, так и термическое обновление границ, смесители с нижним входом обеспечивают мягкое, но тщательное перемешивание, необходимое для кристаллизации с высоким выходом.
Аэробная ферментация представляет собой совершенно другой набор гидродинамических проблем. Здесь оптимизация массообмена определяет успех партии. Для нормального развития и размножения микроорганизмам требуется постоянный приток растворенного кислорода. Скорость переноса кислорода (OTR) является наиболее важным показателем для любой мешалки ферментера . Вы должны эффективно разбивать большие пузырьки воздуха на миллионы микропузырьков, чтобы максимизировать площадь границы раздела газ-жидкость.
Конфигурация с нижним входом превосходно оптимизирует OTR. Он размещает рабочие колеса с высоким сдвиговым усилием, такие как турбины Раштона, непосредственно над газовым барботером. Когда барботер выпускает большие пузырьки воздуха на дно резервуара, крыльчатка немедленно их срезает. Этот немедленный сдвиг пузырьков предотвращает выход газа в обход зоны смешивания. Он выталкивает газ радиально наружу, резко увеличивая поглощение кислорода до того, как пузырьки поднимутся через столб жидкости.
Несмотря на эти преимущества процесса, инженеры часто выражают скептицизм по поводу использования погружных уплотнений в биологических процессах. Исторические проекты страдали от проблем с загрязнением. Современные гигиенические конструкции полностью смягчили эти риски. Протоколы очистки на месте (CIP) и стерилизации на месте (SIP) теперь являются стандартными.
Для обеспечения биологической безопасности необходимо требовать соблюдения определенных гигиенических требований. Санитарные механические уплотнения используют промывные камеры для удаления любых захваченных органических веществ. Оборудование должно иметь бесщелевую геометрию. Сварные швы должны быть отполированы до определенных значений Ra, чтобы предотвратить прилипание бактерий. Вы должны убедиться, что весь контактирующий с рабочей средой узел строго соответствует стандартам ASME BPE (биотехнологическое оборудование). Эти функции гарантируют надежную стерилизацию системы между партиями ферментации.
Контроль завихрения также играет жизненно важную роль в конструкции ферментера. Быстрое перемешивание дна естественным образом приводит к раскручиванию всей массы жидкости, создавая глубокий центральный вихрь. Вихрь захватывает нежелательный поверхностный воздух и приводит к плохому смешиванию питательных веществ. Вы должны использовать нижние мешалки в сочетании с настенными перегородками подходящего размера. Перегородки преобразуют закрученный вращательный поток в вертикальный поток сверху вниз. Это обеспечивает однородное распределение питательных веществ, равномерное питание микроорганизмов и повышение общей урожайности.
Выбор правильного поставщика так же важен, как и выбор правильной конфигурации микшера. Вы должны оценивать производителей на основе их технических возможностей, качества материалов и долгосрочной инфраструктуры поддержки. Не принимайте решения о покупке, основываясь исключительно на самой низкой первоначальной цене. Уделяйте особое внимание критериям, которые сокращают время простоя при обслуживании и гарантируют соблюдение технологических процессов.
Технология картриджей уплотнений должна стать вашей первой точкой оценки. Ищите поставщиков, предлагающих легкосъемные, предварительно протестированные картриджи механических уплотнений. Традиционные уплотнения требуют поэтапной сборки под резервуаром, что приводит к ошибкам при установке. Современное картриджное уплотнение устанавливается как единое целое, откалиброванное на заводе. Это сводит к минимуму время простоя на техническое обслуживание и обеспечивает идеальное выравнивание поверхностей уплотнения с первого дня.
Моделирование вычислительной гидродинамики (CFD) является обязательным для приложений с высокими ставками. Никогда не покупайте большой миксер, основываясь на догадках. Требуйте от поставщиков предоставления комплексного CFD-моделирования, специально адаптированного к параметрам вашего процесса. Они должны ввести точную вязкость жидкости, удельный вес, плотность частиц и геометрию резервуара. Отчет CFD должен визуально подтверждать, что смеситель обеспечивает желаемую структуру потока, избегает мертвых зон и достигает целевых скоростей сдвига до закупки.
Прослеживаемость материалов и соответствие требованиям являются непреложными требованиями для фармацевтической, биотехнологической и пищевой промышленности. Вы должны убедиться, что поставщик предоставляет полный пакет документации. Сюда входят сертификаты соответствия FDA для эластомеров, декларации конструкции cGMP и сертифицированные отчеты об испытаниях материалов (CMTR) для всех металлических деталей, контактирующих с рабочей средой. Без этой документации вы не сможете проверить свою технологическую линию на соответствие требованиям нормативного аудита.
Наконец, тщательно оцените надежность привода. Редуктор и корпус подшипника являются сердцем машины. Они не просто крутят вал. Они должны выдерживать огромный вращательный момент и поглощать сильную гидравлическую тягу, создаваемую изделием. Ищите выходные валы увеличенного размера и конические роликоподшипники для тяжелых условий эксплуатации. Прочный приводной блок предотвращает прогиб вала, что в конечном итоге защищает хрупкие поверхности механического уплотнения от преждевременного выхода из строя.
Контрольный список для оценки поставщика:
Предлагают ли они предварительно отцентрированные вставные картриджи с механическими уплотнениями?
Могут ли они предоставить индивидуальное моделирование потока CFD для вашей конкретной геометрии резервуара?
Предоставляют ли они полный пакет документации, соответствующей требованиям ASME BPE и FDA?
Рассчитана ли коробка передач на выдерживание восходящей гидравлической тяги?
Мешалка с нижним входом не является универсальным решением для всех задач смешивания, но она является превосходным архитектурным выбором для высоких емкостей, где стабильность вала и перемешивание на низком уровне имеют первостепенное значение. Он элегантно решает механические проблемы, связанные с удлиненными валами, и устраняет необходимость в негигиеничных устойчивых подшипниках. Перемещая вес привода на пол, он также сохраняет целостность крыши судна и ценное пространство над головой.
Инженеры-технологи должны найти баланс между преимуществами процесса и строгими требованиями к техническому обслуживанию. Вы получаете невероятные преимущества в щадящей кристаллизации с низким сдвигом и высокопроизводительной ферментации с высоким OTR. Однако вы должны принять реалии эксплуатации погружных систем уплотнения. Это требует дисциплинированного профилактического обслуживания, постоянного контроля затворной жидкости и обязательного опорожнения бака во время интервалов технического обслуживания.
Принимайте упреждающие меры на раннем этапе проектирования оборудования. Немедленно начните переговоры с поставщиками, вооружившись точными данными вашего процесса. Предоставьте им точные кривые вязкости, пределы удельного веса и требования CIP. Запросите комплексную проверку CFD, чтобы доказать работоспособность конструкции еще до того, как металл будет разрезан. Требуя заранее тщательного проектирования, вы гарантируете десятилетия надежной и бесперебойной работы процесса.
Ответ: Основными причинами являются попадание абразивных частиц, работа всухую и потеря давления затворной жидкости. Когда абразивные суспензии проникают в поверхности уплотнений, они вызывают быстрый износ. Работа всухую приводит к чрезмерному нагреву, разрушающему эластомеры. Поддержание правильного давления затворной жидкости имеет решающее значение для предотвращения попадания продукта в камеру уплотнения.
О: Да, их можно полностью очистить на месте. Современные сантехнические конструкции имеют самодренажные профили и исключают застойные зоны. В них используются смываемые двойные механические уплотнения, разработанные специально для протоколов CIP и SIP (стерилизация на месте). Это обеспечивает полную дезактивацию без необходимости разборки оборудования.
Ответ: Переломный момент обычно наступает в судах емкостью более 10 000 литров или высотой более 5 метров. В таких масштабах стоимость усиления крыши резервуара для поддержки тяжелой системы привода с верхним доступом становится непомерно высокой. Сверхдлинные валы также требуют дорогих специальных сплавов и устойчивых подшипников, что делает нижний ввод более выгодным с финансовой точки зрения.
О: Перед обслуживанием стандартного привода нижнего монтажа необходимо полностью опорожнить резервуар. Для узкоспециализированных или непрерывных процессов некоторые агрегаты оснащены усовершенствованными механизмами отключения уплотнений. Эти выдвижные уплотнения изолируют технологическую жидкость, позволяя операторам заменять первичное уплотнение, не сливая весь резервуар.
